إصلاح وتجديد عمود الإدارة لسيارات جيب على يد خبراء في مصفح

تشخيص عمود الإدارة وتحليل اهتزاز نقل الحركة

تتابع وحدتا PCM وABS فروق سرعات العجلات وتعشيق علبة نقل الحركة في جميع موديلات جيب الحديثة. وتسحب أجهزة الفحص OBD-II رموز الأعطال النشطة والمخزّنة، بينما يعزل تحليل الترددات أثناء تجربة القيادة ما إذا كان الاهتزاز ناشئًا عن اختلال ترصيص العمود أو خطأ في طور المفاصل الصليبية أو تآكل مفصل CV أو تدهور محمل بنيون الدفرنس، قبل بدء الفك.

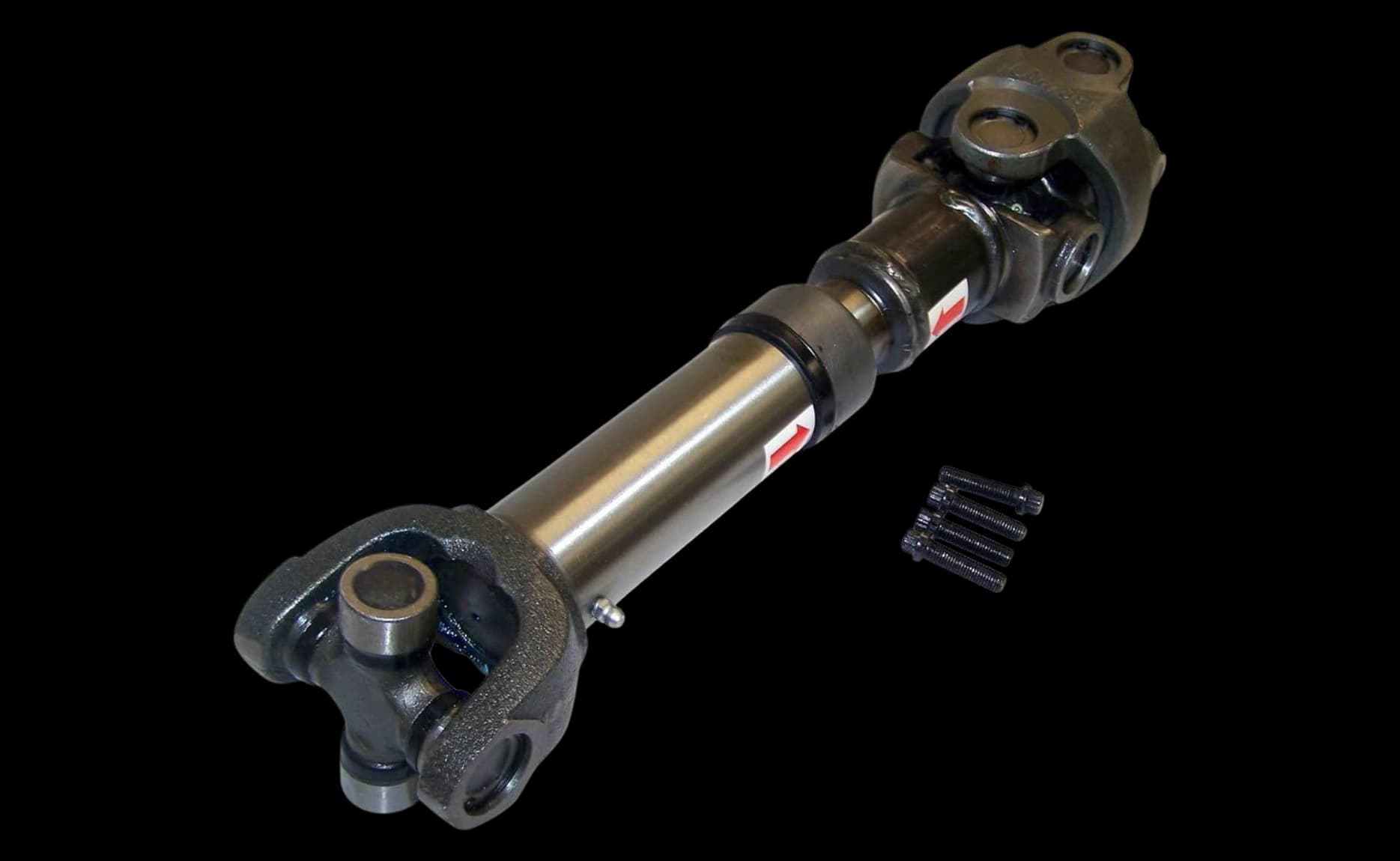

فحص عمود الدفع واستبداله

تتعرض أعمدة الدفع الفولاذية والألمنيومية لانحرافات ناتجة عن الصدمات والصدأ وتآكل الأذرع. ويُقاس انحراف العمود عند ثلاث نقاط على امتداد الأنبوب، بحد أقصى للانحراف القطري يبلغ 0.25 مم. ويستخدم الاستبدال مجموعات أصلية مطابقة مع التحقق من طور العمود ضمن درجتين لمنع الاهتزاز بعد التركيب.

تغيير المفصل الصليبي

يجب أن تعمل المفاصل الصليبية ضمن زاوية تشغيل بين درجة وثلاث درجات لنقل عزم سلس. وتُنتج محامل الإبر المتآكلة نقرًا أو طرقًا عند تغيّر الحمل فوق 5 درجات. وتُركَّب مجموعات الصليبة والمحامل الأصلية إلى عمق الاستقرار الكامل، مع التحقق من خلوص مجرى حلقة التثبيت بين صفر و0.003 بوصة.

خدمة مفاصل السرعة الثابتة CV واستبدالها

تستخدم الأعمدة الأمامية في موديلات جيب ذات التعليق الأمامي المستقل مفاصل CV من نوع Rzeppa أو ثلاثي الأرجل للحفاظ على سرعة زاوية ثابتة عند أقصى زاوية توجيه. والجلدة الممزقة تُدخل ملوّثات كاشطة تقلّل عمر المفصل إلى ما دون 10,000 كم. ويشمل الاستبدال فكًا كاملًا وإعادة تعبئة بشحم أصلي من 90 إلى 120 غرامًا ومشابك جلدة جديدة.

فحص المحمل الأوسط واستبداله

تستخدم أعمدة الدفع ثنائية القطعة في موديلات جيب ذات قاعدة العجلات الأطول محملَ دعم أوسط معزولًا بالمطاط ومثبّتًا على عارضة أرضية السيارة. ويُدخل تدهور المحمل طنينًا ثابتًا بين 80 و120 كم/س. ويُفحص العازل المطاطي بحثًا عن انضغاط دائم يتجاوز 4 مم قبل استبداله بمجموعة محمل وحامل أصلية.

تغيير مانع تسرب عمود مخرج علبة نقل الحركة

تمنع موانع تسرب أعمدة المخرج في علب نقل الحركة بسيارات جيب، ومنها وحدات NV241 وNV245 وNV247، تسربَ الزيت إلى ذراع عمود الإدارة. والمانع المتسرب يخفض السائل دون الحد الأدنى البالغ 1.1 إلى 1.3 لتر، ما يسرّع تآكل الجنزير. ويستخدم الاستبدال أداة تركيب أصلية، ويُربط صامولة ذراع المخرج بالعزم المحدد.

فحص ذراع الانزلاق والأسنان

يعوّض ذراع الانزلاق حركة التعليق بالسماح بحركة محورية تصل إلى 40 مم على أسنان عمود مخرج علبة نقل الحركة. والأسنان المتآكلة تُدخل طرقًا عند انعكاس الحمل. ويُقاس تآكل الجوانب الذي يتجاوز 0.010 بوصة بمقياس قبول/رفض، وتُستبدل الوحدات المتآكلة بمجموعات ذراع انزلاق أصلية.

تغيير فلنجة دخول الدفرنس ومانع تسرب البنيون

تربط فلنجة دخول الدفرنس عمودَ الدفع بترس البنيون. والانحراف الذي يتجاوز 0.005 بوصة يسبّب تحميلًا دوريًا على محمل البنيون كثيرًا ما يُشخَّص خطأً على أنه اختلال في ترصيص العمود. وتُستبدل الفلنجة ومانع تسرب البنيون معًا، وتُربط صامولة الفلنجة بالعزم المحدد ويُتحقق من الحمل المسبق لمحمل البنيون بين 0.9 و2.2 نيوتن متر.

قياس زوايا عمود الإدارة وتصحيحها

يجب أن تبقى زوايا تشغيل المفاصل الصليبية بين درجة وثلاث درجات وأن يلغي بعضها بعضًا بين المفاصل الأمامية والخلفية، وهو ما يُعرف بالطور. وتُقاس الزوايا بميل رقمي عند ذراع ناقل الحركة وأنبوب العمود وفلنجة الدفرنس. ويجري التصحيح بضبط عمود التوجيه، أو بأطقم إزالة ذراع الانزلاق، أو بتركيب عمود مزدوج المفصل.

ترصيص عمود الإدارة وتصحيح الانحراف

يُنتج اختلال الترصيص الذي يتجاوز 0.5 غرام سنتيمتر اهتزازًا ينتقل عبر حوامل الهيكل إلى المقصورة عند سرعة الطريق. ويُنفَّذ الترصيص الديناميكي على ماكينة إلكترونية ثنائية المستوى بعد أي إصلاح للعمود. ويُصحَّح الانحراف الذي يتجاوز 0.010 بوصة بمكبس هيدروليكي وقاعدة على شكل V، أو باستبدال العمود بالكامل عند شدة التشوّه.

فحص تعشيق الدفع الرباعي وشوكة النقل

ترجع صعوبة تعشيق وضعَي 4H أو 4L في موديلات جيب المزوّدة بالنقل أثناء الحركة عادةً إلى تآكل وسائد شوكة النقل، أو تعلّق الوصلات، أو تعطّل محرك المشغّل. وانخفاض سماكة وسادة الشوكة دون 4 مم يسبّب تعشيقًا غير مكتمل. وتؤكد البيانات الحيّة من وحدة التحكم بعلبة نقل الحركة عبر OBD-II صحة إشارات التعشيق وفكّه بعد الفحص والإصلاح.

خدمة نظام فصل المحور الأمامي

يفصل نظام FAD عمودَ الإدارة الأمامي عن الدفرنس في وضع الدفع الثنائي لتقليل احتكاك نقل الحركة. وتعطّل غشاء المشغّل أو تسرب خطوط التفريغ يمنع تعشيق المحور الأمامي حتى عند اختيار الدفع الرباعي. ويُختبر مصدر التفريغ ومدخل الغشاء، ويلزم ضغط احتفاظ لا يقل عن 15 بوصة زئبق لحركة شوكة صحيحة.

فحص الدرع الحراري لعمود الإدارة وإعادة تركيبه

تحمي الدروع الحرارية لعمود الدفع خطوطَ الوقود والفرامل الهيدروليكية وضفائر الأسلاك في أرضية السيارة من الحرارة المشعّة. والدروع المنفصلة أو الصدئة تُنتج خشخشة معدنية عند سرعات معينة وتسمح بتجاوز حرارة الأرضية 120 درجة مئوية. وتُستبدل الدروع التالفة بقطع أصلية مطابقة لتصنيف الحاجز الحراري الصحيح، مع فحص جميع ألسنة التثبيت بحثًا عن تشققات إجهاد.

الاستبدال الكامل لنظام عمود الإدارة

يغطي الاستبدال الكامل العمودَ الأمامي والخلفي والمحمل الأوسط والمفاصل الصليبية ومفاصل CV والأذرع وموانع تسرب مخرج علبة نقل الحركة كمجموعة واحدة متصلة. ويُنصح به عندما يتجاوز الصدأ 30% من سماكة جدار الأنبوب أو عندما يجعل التآكل المجتمع الإصلاحاتِ المنفردة غير مجدية اقتصاديًا. ويؤكد فحص الترصيص وتجربة القيادة بعد التركيب سلامة التشغيل.

• امنح شحم ذراع الانزلاق فرصة للتوزّع قبل القيادة على الطريق السريع: قُد السيارة بسرعات دون 60 كم/س في أول 30 كم بعد أي خدمة لشحم ذراع الانزلاق ليتوزّع الشحم بالتساوي على مساحة تلامس الأسنان.
• راقب عودة الاهتزاز خلال أول 500 كم: عودة الاهتزاز خلال 500 كم من إصلاح الترصيص قد تدل على ارتخاء لحام وزن الترصيص أو على مشكلة انحراف كامنة تستدعي إعادة القياس.
• افحص جلدات مفاصل CV عند كل تغيير زيت: ينبغي فحص حالة الجلدات بصريًا كل 10,000 كم، فخروج الشحم من جلدة ممزقة قد يتلف مفصلًا سليمًا خلال 5,000 كم من الاستخدام المستمر.
• تأكد من مستوى زيت علبة نقل الحركة بعد تغيير المانع: تأكد من أن الزيت عند المستوى الصحيح البالغ 1.1 إلى 1.3 لتر خلال أول 1,000 كم بعد الإصلاح للتحقق من أن المانع الجديد يحتفظ بالسائل بشكل سليم.
• تجنّب الاستخدام المستمر للدفع الرباعي على الإسفلت الجاف: يسبّب استخدام وضع 4H على الأسطح المعبّدة الجافة التواءً في نقل الحركة يفرض إجهادًا مفرطًا على أذرع عمود الإدارة ومفاصل CV ومكوّنات علبة نقل الحركة.
• احجز فحصًا لنقل الحركة عند 2,000 كم بعد الإصلاح: يؤكد فحص انحراف العمود وترصيصه عند 2,000 كم استقرار جميع القطع المستبدلة في مواضع تشغيلها دون إحداث اهتزاز ثانوي.

تقدّم Zenfo Auto Services إصلاح عمود الإدارة لمجموعة موديلات جيب كافة في ورشتنا بمصفح.
